Gordon Grid Pro

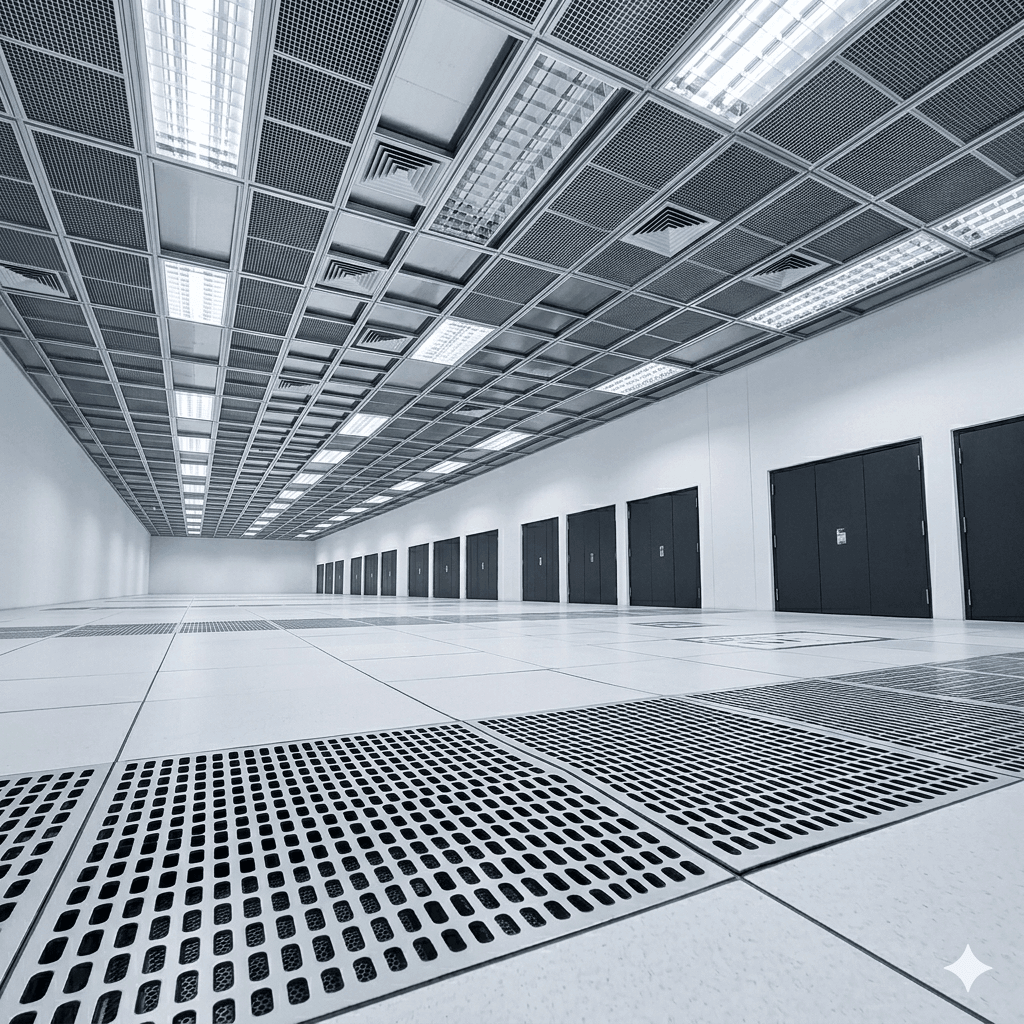

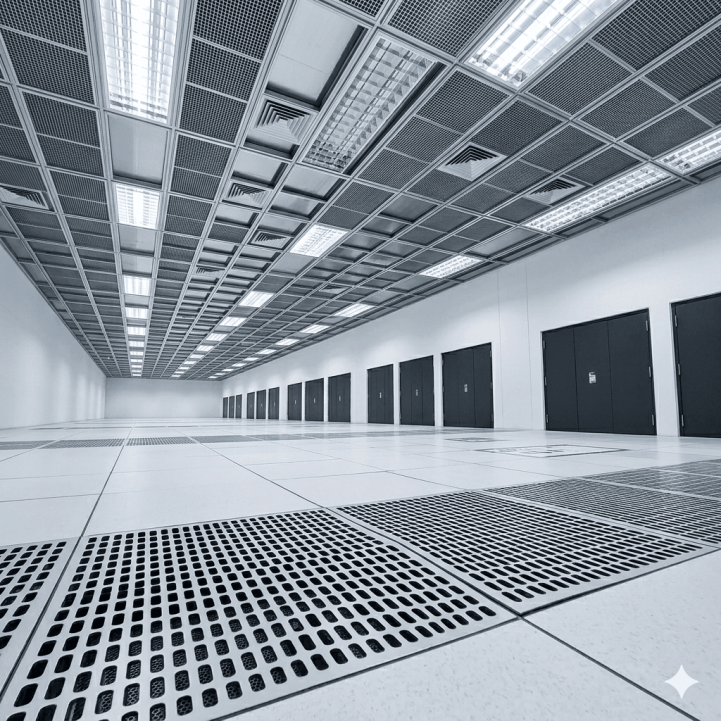

תקרת Gordon Grid Pro™: התשתית המבנית המתקדמת ביותר לדאטה סנטרים

בעידן שבו מרכזי נתונים (Data Centers) נדרשים לעמוד בעומסי עבודה חסרי תקדים, הגמישות והחוזק של התשתית הפיזית הם המפתח להצלחה. מערכת התקרה הקונסטרוקטיבית Gordon Grid Pro™ היא הדור הבא של תקרות ייעודיות לדאטה סנטרים, המהונדסת לספק מענה מושלם לדרישות התלייה, הניהול וההכלה המורכבות ביותר בתעשייה. המערכת אינה רק פתרון סגירה אסתטי, אלא מהווה מערכת מתלה מבנית (Structural Suspension) חזקה, המיועדת לשאת משקלים מוגדרים ולשמש עמוד השדרה של החלל הדינמי.

נתוני נשיאת עומס וביצועים הנדסיים רשמיים

במפתחי תלייה סטנדרטיים של 1200 מ"מ, מערכת Gordon Grid Pro™ מציגה ביצועים מבניים מעולים המותאמים במדויק לדרגות הכפף (Deflection) הנדרשות בפרויקט:

תחת קריטריון כפף מחמיר של L/360 (כפף של 3.33 מ"מ בלבד):

עומס סטטי נקודתי מקסימלי (Max. Concentrated Static Load at Mid-Span): המערכת תומכת בבטחה בעומס של עד 168 ק"ג בנקודת מרכז המפתח.

עומס ליניארי מקסימלי (Max. Linear Load): יכולת נשיאה של עד 224 ק"ג למטר רץ (kg/m).

תחת קריטריון כפף של L/180 (כפף של 6.67 מ"מ):

עומס סטטי נקודתי מקסימלי (Max. Concentrated Static Load at Mid-Span): כושר הנשיאה בנקודה מזנק לעד 336 ק"ג.

עומס ליניארי מקסימלי (Max. Linear Load): יכולת נשיאה מרשימה של עד 448 ק"ג למטר רץ (kg/m).

היתרונות המובילים של Gordon Grid Pro™ בדאטה סנטר שלכם

תמיכה מבנית אמינה לתשתיות – המערכת מיועדת לשאת ולתמוך ישירות מהתקרה מערכות כבלים (Cable Trays), פסי צבירה והפצת חשמל (Power Distribution), מבלי להזדקק לקונסטרוקציות משניות מורכבות ויקרות. התאמה מלאה למערכות הכלה (Containment Ready) – Gordon Grid Pro™ משתלבת בצורה מודולרית והרמטית עם מחיצות ומערכות הכלה של אוויר חם/קר (Hot/Cold Aisle Containment), מה שמבטיח עמידות בלחצי אוויר משתנים, מניעת זליגות ויעילות אנרגטית מקסימלית (PUE אופטימלי). מודולריות וגמישות תפעולית (Future-Proof) – מרכזי נתונים משתנים וגדלים כל הזמן. המערכת מאפשרת שינויים, שדרוגים והזזות של תשתיות בקלות ובמהירות, ללא פגיעה ברציפות התפעולית של האתר. עמידה בתקני חדרים נקיים והיגיינה – המערכת מונעת שחרור חלקיקים (Particulate-free), מתאימה לדרישות המחמירות ביותר של סביבות מחשוב רגישות, וקלה מאוד לניקוי ותחזוקה שוטפת.

מפרט הנדסי בקצר

חומר: אלומיניום מוחלף (Extruded Aluminum) איכותי וקשיח, המונע קורוזיה ועיוותים תחת עומס. מרווח פרופילים ראשיים והתלייה (Main Tee & Hanger Spacing): תכנון רשת ריבועית מדויקת של 1200 מ"מ × 1200 מ"מ. בטיחות: תוכננה ועוצבה לעמידות אולטימטיבית, תוך עמידה בתקנים המחמירים ביותר של בטיחות אש ורעידות אדמה. השורה התחתונה: עם Gordon Grid Pro™ אתם מקבלים את השילוב המושלם בין פונקציונליות מבנית מוכחת, התאמה לניהול זרימת האוויר בדאטה סנטר, ושקט נפשי הנדסי לטווח ארוך.

מתכננים את מרכז הנתונים הבא שלכם?

המפרטים הטכניים המלאים וקבצי השרטוט (DWG, PDF, Specifications) זמינים עבורכם. צרו עמנו קשר לקבלת ייעוץ הנדסי, ליווי בתכנון (Design Assist) והתאמה מדויקת של פתרונות התקרה לצרכי הפרויקט שלכם.
